項目背景

目前廣東新興鑄管部在鐵水罐運輸過程中會出現鐵水罐燒穿的情況，鐵水包內襯與高溫鐵水、爐渣長時間接觸，受到主流沖刷和爐渣侵蝕，內襯被侵蝕不僅會降低鋼包的壽命，還會增加鋼液中夾雜物的含量，威脅員工的生命安危，破壞設備，發生安全事故，給企業造成重大財產損失。

項目實施后，在鐵水包內襯出現前期的缺陷直至完全失效會經過由點到面的逐步發展過程，在內襯出現前期剝落的狀態下，剝落點區域的溫度則會出現異常高溫，當熱成像監控到鐵水罐溫度異常升高，即可提前進行預警，減少不必要的損失甚至避免人員的傷亡。系統還能夠對異常溫升報警的鐵水罐進行視頻錄制，便于后期對事故的分析。

目標

實現鐵水罐在線7*24小時不間斷檢測，及時預警避免事故發生。

總結

廣東新興鑄管部車間成功應用鐵水罐熱成像在線預警系統后，可實現鐵水罐溫度在線7*24小時不間斷檢測，大大提高鐵水罐運輸線路的安全及高效。杜絕潛在隱患，為安全生產保駕護航。

（1）加大企業對鐵水運輸環節的管控能力，避免安全事故的發生。

（2）7*24小時不間斷檢測，如有異常溫升提前預警，為安全生產保駕護航。

（3）鐵水罐運輸過程實現全時測溫監控，是企業安全生產發展的必然趨勢。

設計原則

（1）工藝技術裝備達到國內目前的先進水平，以滿足安全生產要求；

（2）立足國內設備，裝備及技術實用可靠；

（3）在獲得最佳經濟效益的前提下，節省投資、注重整體優勢和技術的穩定可靠。

（4）鑄管鐵水罐運輸線實現監測智能化、信息化。

鐵水罐熱成像預警系統是用于對在鐵水罐體運輸過程中進行實時的溫度數據監測，該系統布置于扒渣器之前。操作過程如下：

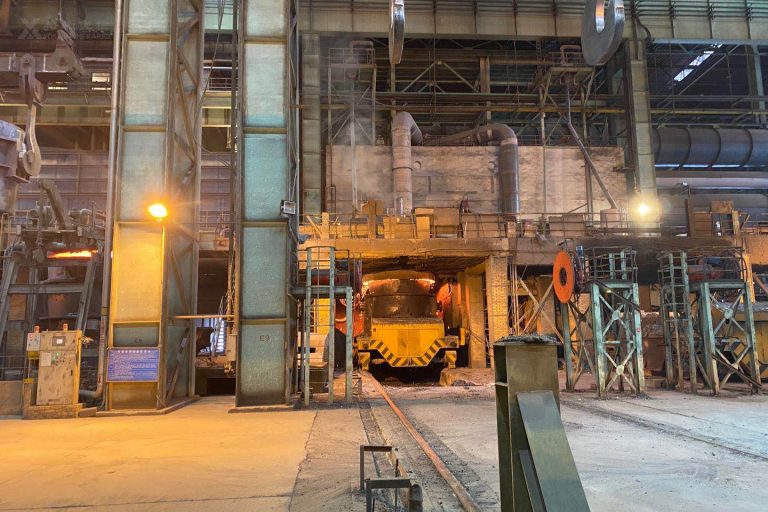

1）設備安裝位置：兩臺熱像儀分別安裝在鐵水罐運行到扒渣器之前停留的鐵軌兩側立柱，安裝不影響現場其他設備，一臺熱像儀安裝在扒渣器處欄桿外側支架安裝。具體示意圖如下圖：

2）鐵水罐到達扒渣器位置前，通過兩側的熱成像對罐體兩側溫度進行掃描，掃描區域為兩側全覆蓋，如掃描出的溫度超過系統預設的溫度，系統自動在值班室進行彈屏報警，同時錄制報警前后5分鐘左右的視頻（時間可根據客戶要求設定），便于事后分析原因。

3）鐵水罐到達扒渣器位置后，通過底部的熱成像對罐體底部溫度進行掃描，掃描區域為底部全覆蓋，如掃描出的溫度超過系統預設的溫度，系統自動在值班室進行彈屏報警，同時錄制報警前后5分鐘左右的視頻（時間可根據客戶要求設定），便于事后分析原因。

4）溫度掃描完成后，軟件系統可以對錄制視頻進行保存以及設定點的溫度變化分析，視頻錄制存儲時間一般為30天。

系統功能

實時顯示：實時顯示全輻射熱圖，值班人員可查看任意位置的溫度，對異常情況進行錄制、拍照、分析，并出具專業檢測報告。

溫度追蹤：自動對熱像圖整個畫面或特定區域進行溫升趨勢分析，提早發現隱患區域。

數據抓拍：可定時采集熱成像圖片數據，便于后期分析。高溫觸發拍攝與報警：當出現溫度異常，監控后臺可及時發現，觸發報警，聲光報警模塊會發出報警聲且軟件后臺會拍攝事發過程中的圖片進行彈屏提示，后臺自動保存報警時候5min之內的錄像視頻便于事故發生后分析事故原因。

故障自診斷：當終端設備出現故障時，系統可提醒值班人員。

自定義報警閾值和等級：系統可內定義 4個不同報警閾值和等級，協助工作人員對隱患發生的緊急程度和發展態勢作出評估。

自動分類存儲：監控數據、異常數據和報警信息會自動存儲在相對應的設備數據欄目中，可快速準確的調用分析。

報表功能：可根據客戶要求定制各種報告，并可導出為 Word格式。

溫度曲線：軟件可觀測測溫對象的實時溫度曲線，從而進行趨勢判定。
